產品展示Products show

法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

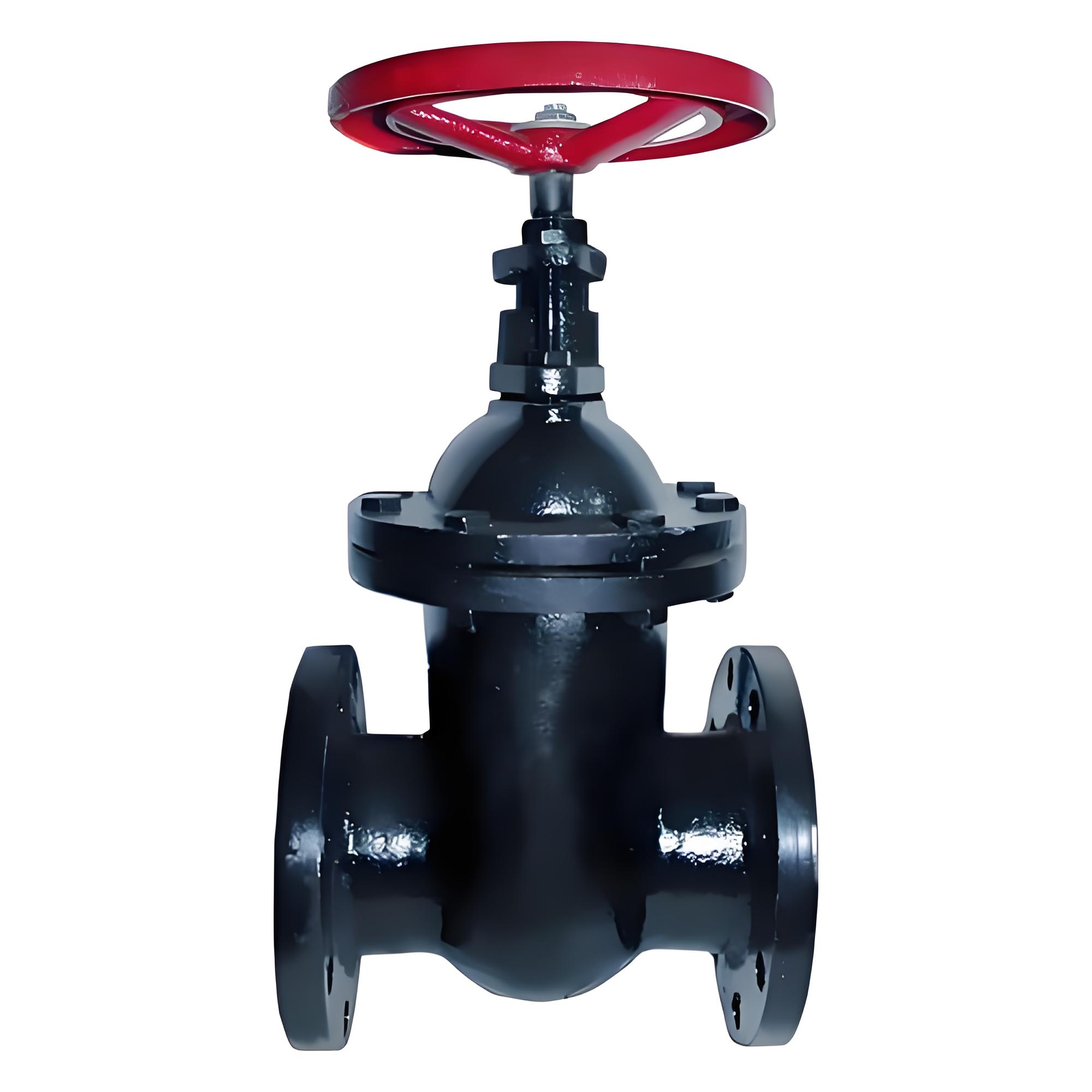

產品名稱：閘閥Z41T-10 PN1.0 DN50 鑄鐵法蘭式[ 2025-02-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌閘閥Z41T-10 PN1.0 DN50的產品介紹如下‌：

基本參數
- ‌型號‌：Z41T-10
- ‌公稱壓力‌：PN 1.0 MPa（約等于10 bar）
- ‌閥體材質‌：灰鑄鐵
- ‌密封面材質‌：銅合金
- ‌適用溫度范圍‌：從-20°C到+120°C
- ‌適用介質‌：清潔水或輕微腐蝕性的液體介質‌
結構特點
- ‌結構緊湊，設計合理‌，閥門剛性好，通道流暢，流阻系數小。
- ‌密封面采用銅合金‌，具有較好的耐磨性和抗腐蝕性能。
- ‌操作輕便靈活‌，采用柔性石墨填料，密封可靠。
- ‌驅動方式多樣‌，包括手動、電動、氣動、齒輪傳動等‌。
應用場景
- ‌廣泛應用于給排水、建筑、化工等行業中的管道系統‌，特別適合用于需要頻繁開啟關閉且對密封要求較高的場合‌。
安裝與維護注意事項
- ‌手輪、手柄及傳動機構均不允許作起吊用‌，并嚴禁碰撞。
- ‌帶有旁通閥的閘閥在開啟前應先打開旁通閥‌，以平衡進出口的壓差及減小開啟阻力‌。

Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品性能參數

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品零部件材料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品外形及結構尺寸

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960

上一篇：手動閘閥Z41T-16 DN50/DN65廠家直銷，上海發貨 / 下一篇：閘閥_Z41H-16C DN50法蘭硬密封小口徑

閥門資訊

閥門知識

閥門產品

: 電動固定球閥

: 電動閘閥大口徑z941h-64c dn800(生產

: 礦用電動瓦斯專用閥價格WSD943h-

: ZDLP DN600蒸汽電動調節閥

: MQ941H防爆礦用電動球閥

: 電動對夾式蝶閥d971x-16 dn450

: dn800加長電動閘閥生產廠家

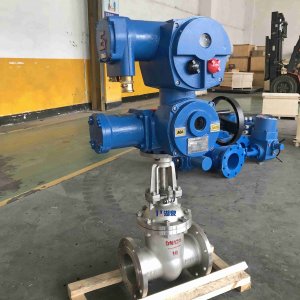

: DN125礦用隔爆型電動閘閥MZ941H-16
